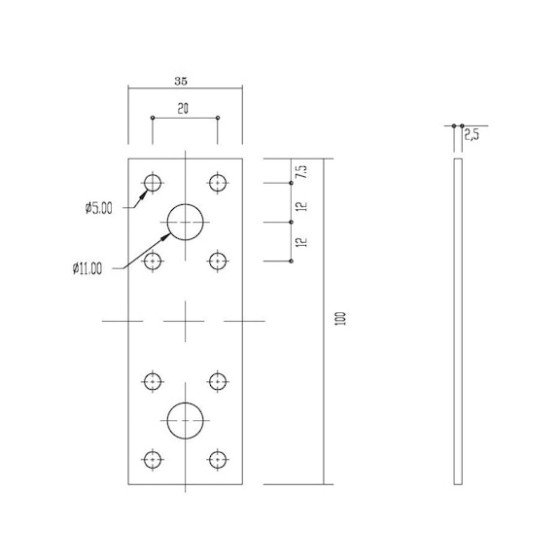

Пластина з'єднувальна для високих навантажень (HDG)

Для з'єднань деревини з деревиною, що піддаються навантаженням на розтягнення і стиснення, наприклад, з'єднання дерев'яних рам, вітрові розпірки, з'єднання стійок Примітка Для кожного з'єднання необхідно використовувати 2 перфоровані металеві пластини та деревину однакової ширини. В односторонніх з'єднаннях необхідно враховувати ексцентриситет. Прозір між цвяхами повинен бути дотриманий відповідно до EC5. Цвяхи повинні бути розташовані симетрично відносно осі центрально прикладеної сили. Маркування CE відповідно до EN 14545 2009-02

Кількість отворів діаметром 11 мм	2 шт.
Товщина	2,5 мм
Межа міцності Rm, мін.	295 Н/мм²
Ширина x довжина	35 мм x 100 мм
Вага	60 г
Кількість отворів діаметром 5 мм	8 шт.
Стандарт матеріалу	DIN EN 10346:2009
Сертифікат	EN 14545:2009-02
Позначення матеріалу	DX51D
Матеріал	Сталь
Покриття	Термічна оцинковка
Подовження при розриві A80, мін.	22%

Область застосування Для кріплення вузьких з'єднань деревини з деревиною, що піддаються сильним зусиллям розтягування і стиснення, наприклад, з'єднання дерев'яних рам, вітрові розпірки, з'єднання стійок. Інструкція Відповідні кріпильні елементи: Гребінчасті/ребристі цвяхи відповідно до EN 14592: 4,0 x XX мм Гвинт для підвісу балки ASSY згідно з ETA 11/0190: 5,0 x XX мм ASSY 3.0 Combi відповідно до ETA 11/0190: d = 10 або 12 мм Болти відповідно до специфікацій виробника: M10 або M12 Рекомендовані дюбелі для анкерування в бетон: W-BS; W-FAZ; W-VIZ; WIT-VM 250; WIT-UH 300
